Analysis of labor intensity losses upon amendments to operational documentation for a construction project

Full Text

ВВЕДЕНИЕ

Согласно утвержденной Президентом Российской Федерации Стратегии развития Арктической зоны Российской Федерации и обеспечения национальной безопасности на период до 2035 года одной из мер выполнения задач в сфере обеспечения военной безопасности является совершенствование состава и структуры Вооруженных Сил Российской Федерации в Арктической зоне¹. Также в этом документе уделяется внимание развитию инфраструктуры путем строительства флота в Арктической зоне². Из чего следует вывод, что строительство судов ледового типа является актуальной для страны задачей.

На Северном морском пути в настоящее время выполняют свои задачи семь ледоколов: мелкоосадочные атомные ледоколы «Ямал» и «50 лет Победы» (пр. 10580), атомные ледоколы «Таймыр» и «Вайгач» (пр. 10521), универсальные атомные ледоколы нового поколения «Арктика», «Сибирь» и «Урал» (пр. 22220)³ [1 c. 164]. Анализ судов Военно-Морского Флота страны показал, что патрульные корабли входят только в состав Черноморского флота⁴. Стремительный скачок развития инфраструктуры Арктической зоны России подразумевает параллельный рост уровня задач, связанных с национальной безопасностью в этом регионе, что говорит об актуальности строительства судов для службы в районе Северного морского пути⁵ в кратчайшие сроки.

Строительству судов «точно в срок», о чем гласит идеал Объединенной судостроительной корпорации (ОСК)⁶, препятствуют потери на переделку. Причинами переделок на строящемся заказе могут быть как ошибки проектанта или завода-строителя, так и решение вышестоящих организаций. Необходимость переделки может возникнуть на любом этапе работ (на стадии и построечных удостоверений, и швартовных удостоверений). Одной из специфических особенностей судостроения является большое число конструктивных и технологических изменений при постройке головного заказа [2], поэтому при составлении производственных графиков по головному заказу должны изначально закладываться часы трудоемкости на доработку и корректировку документации, увеличивающие сроки строительства заказа⁷.

ОСНОВНАЯ ЧАСТЬ

Существование каждого судна подразделяется на следующие стадии жизненного цикла изделия: проектирование, постройка, эксплуатация, ремонт и модернизация, утилизация. По ГОСТу, описывающему порядок проектирования и постройки судов, постройка головного заказа включает в себя следующие работы: разработка и отработка рабочей конструкторской документации (РКД), подготовка производства, постройка, проведение испытаний и сдача⁸. Чертежи систем и эксплуатационная документация (ЭД) выпускаются проектантом на стадии разработки РКД. Эксплуатационные документы предназначены для обеспечения эксплуатации судна в целом, его составных частей и комплектующих судно изделий, изучения их конструкции и правил эксплуатации, отражения сведений, удостоверяющих гарантированные изготовителем значения основных параметров и характеристик (свойств), гарантийных обязательств и сведений по эксплуатации в течение установленного срока службы, а также для обучения экипажа⁹. В комплект ЭД на продукцию входят специальные эксплуатационные инструкции, которые также называют техническими описаниями (ТО)¹⁰.

На этапе разработки РКД проектная организация передает разработанные чертежи систем заводу-строителю, после чего завод составляет документ разбивки на построечные удостоверения (УП). Под УП понимаются внутренние документы судостроительного завода, по которым осуществляется приемка отдельных видов работ по строительству судна представителями Заказчика. После закрытия УП завод выходит на процедуру швартовных испытаний (ШИ). К началу ШИ должны быть завершены работы по постройке судна в объеме, который предусмотрен УП. На системы и изделия разрабатываются отдельные методики ШИ, на базе которых формируют разбивку работ по швартовным удостоверениям (УШ). Во время предъявления УШ строители и мастера цехов начинают работу с техническими описаниями (ТО) и программами методик (ПМ).

Строительство головных и серийных заказов на заводах-строителях ведется группой технического сопровождения (ТС) конструкторского бюро. ТС постройки проводят постоянно с момента начала работ по договору до сдачи заказа в эксплуатацию путем оперативного проведения работ по решению технических вопросов, оказанию консультативной и методической помощи заводу-строителю¹¹. Одним из видов реализации мероприятий по ТС является выпуск предварительных извещений об изменении (ПИ). Однако согласно положению о ТС рассматриваемого проекта корректировка ЭД разрешается без выпуска ПИ. Представитель конструкторского бюро вносит необходимые изменения в контрольный экземпляр временного комплекта согласованных ТО или ПМ, хранящийся в испытательной партии. Внесенные вручную изменения фиксируются в «Журнале учета изменений ТО и ПМ временного комплекта». По окончании проведения испытаний завод-строитель передает копии контрольных экземпляров в конструкторское бюро для учета внесенных изменений при выпуске постоянного комплекта ЭД. Такой подход к согласованию документов правомерен¹².

Одной из причин переноса оборудования, а вследствие и подводящихся систем, на строящемся заказе может быть замечание Заказчика, которое связано с импортозамещением [3]. На рассматриваемом проекте причиной корректировки ТО системы стало изменение количества потребителей по требованию Заказчика, что привело к разночтениям в РКД и ЭД. На момент корректировки ЭД система уже была собрана на заказе, соответственно, необходима была переделка в затронутых помещениях, которая привела к потерям трудоемкости и увеличению сроков сдачи системы в частности и судостроительного заказа в целом.

Теоретическая значимость данного исследования состоит в развитии отечественного судостроения и анализе возможности сокращения сроков строительства за счет уменьшения потерь на переделку после корректировки ЭД в частности. В открытом доступе не так много методических указаний и рекомендаций по оптимизации судостроительной промышленности, поэтому практическая значимость заключается в исследовании потерь времени на переделку, оптимизации планирования рабочего процесса и предоставлении информативной справки для предотвращения подобных потерь трудоемкости на серийном заказе в дальнейшем.

Цель исследования ― выяснить, как процесс перетрассировки трубопроводов влияет на процесс постройки заказа.

Гипотеза исследования. Потери трудоемкости на переделку трубопроводов систем на строящемся заказе, связанные с разночтениями РКД и ЭД после замечаний Заказчика в связи с импортозамещением, в период швартовных испытаний приводят к задержке сроков сдачи судна Заказчику.

МЕТОДЫ И ОРГАНИЗАЦИЯ ИССЛЕДОВАНИЯ

В ходе написания работы были применены следующие методы исследования:

• организационный (анализ литературных источников в области оптимизации судостроительного производства);
• производственный эксперимент;
• интерпретационный (сравнительный анализ и описание полученных данных).

Проблеме постройки ледоколов был посвящен ряд публикаций в научных журналах и докладов на научно-практических конференциях России, в то же время особого внимания требуют перспективы строительства судов ледового класса [4].

Практическое исследование проводилось на проекте судна ледового типа для Военно-Морского Флота Российской Федерации. Строительство серии предоставлено АО «Адмиралтейские верфи». Совместно с представителями Трубомедницкого цеха № 22 завода-строителя был проведен производственный эксперимент, по результатам которого была составлена хронология решения вопроса несовпадения технического описания и чертежа системы, а также график решения возникшей проблемы потерь на переделку.

РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ И ОБСУЖДЕНИЕ

На головном заказе рассматриваемого в исследовании проекта 45 % потерь на переделку приходятся на перетрассировку труб, 25 % ― на изменение прокладки кабельных трасс, 20 % ― на перемещение оборудования и 10 % ― на перетрассировку систем вентиляции [3]. Данное исследование затрагивает область потерь переделки трубопроводов на стадии швартовных испытаний.

Корректировка по требованиям Заказчика после внесения изменений в ЭД включала в себя четыре помещения, в одном из которых насыщенность смежных систем и расположенного оборудования не позволила провести запланированную трассировку с первого раза. В результате решения возникшей проблемы были затронуты две смежные системы и подвод кабеля к оборудованию в этом помещении, что привело к еще большему увеличению срока закрытия вопроса. Схема решения представлена на рис. 1.

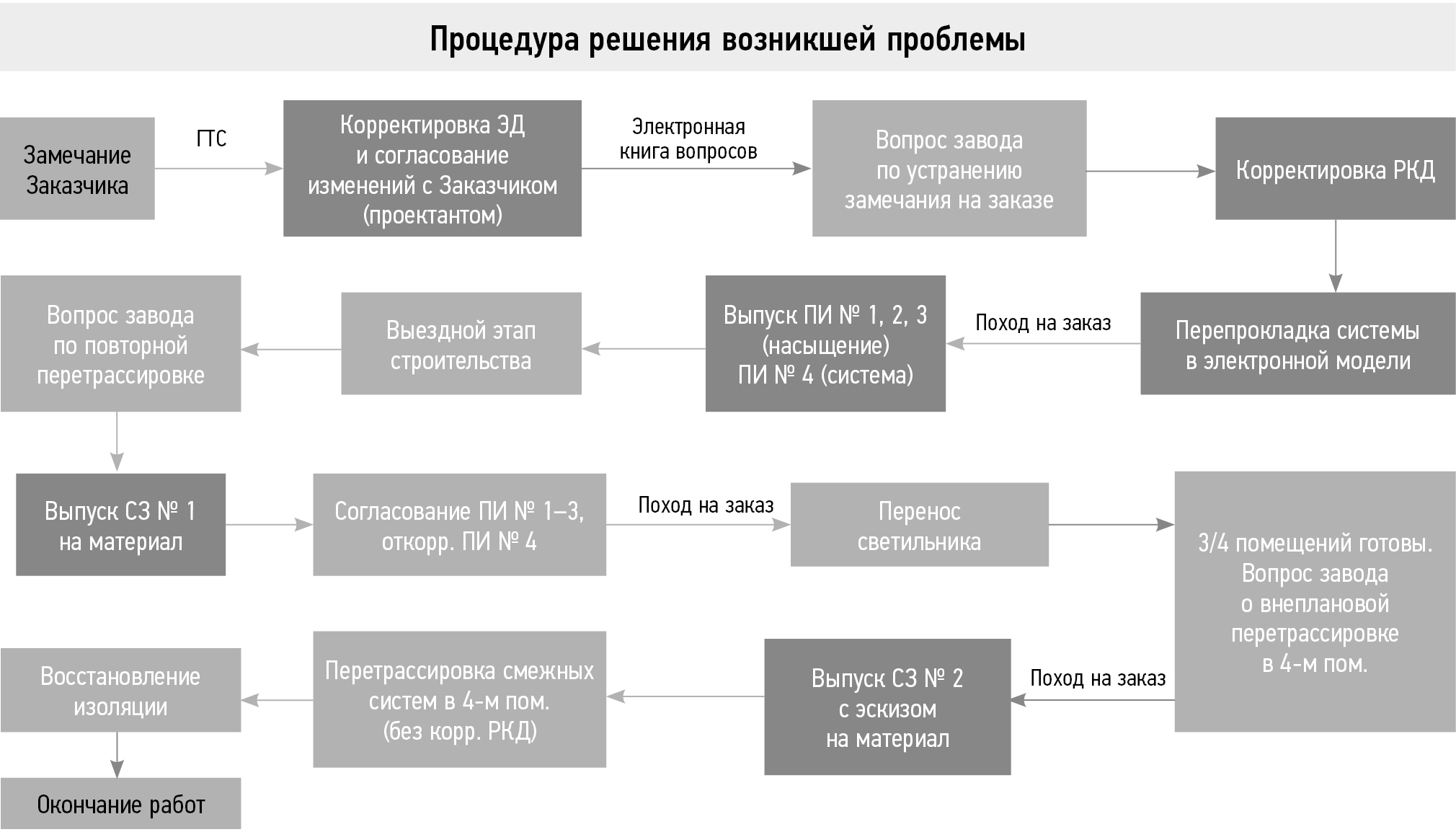

Рис. 1. Схема процедуры решения возникшей проблемы на рассматриваемом проекте. ГТС ― группа технического сопровождения; ЭД ― эксплуатационная документация; РКД ― рабочая конструкторская документация; ПИ ― предварительное извещение; СЗ ― служебная записка.

Fig. 1. The process used to solve the problem in the project: ГТС, Maintenance Group; ЭД, operational documentation; РКД, working construction documentation; ПИ, advance notice; СЗ, memorandum.



В табл. 1 отображена хронология действий со стороны мастеров, отвечающих за монтаж системы, инженерного центра, службы технологов, отдела строителей, отдела «ЭРА» (ЭлектроРадиоАвтоматика) и проектного бюро. Для более точного исследования была использована информационная площадка связи завода-строителя с проектным бюро ― Электронная книга вопросов.



Таблица 1. Хронология решения вопроса перетрассировки системы после корректировки эксплуатационной документации

Table 1. System rerouting timeline after amending the operational documentation

Дата	Действие
02.10 (пн.)	Задан вопрос в электронной книге вопросов
Первый этап решения проблемы
06.10 (пт.)	Начало корректировки модели конструктором системы в конструкторском бюро
9.10 (пн.) ― 10.10 (вт.)	Выпуск предварительного извещения № 1 на перенос насыщения
11.10 (ср.) ― 12.10 (чт.)	– Завершена корректировка электронной модели – Выпуск предварительного извещения № 2 и предварительного извещения №3 на ввод дополнительного насыщения корпусных секций – Конструкторы инженерного центра согласовали предварительные извещения № 1, 2, 3 по насыщению корпусных конструкций
13.10 (пт.)	Предварительные извещения № 1, 2, 3 завизированы строителями завода
16.10 (пн.)	Прохождение проверок перетрассировки в электронной модели для создания спецификации и видов сборочного чертежа
17.10 (вт.)	– Предварительные извещения № 1, 2, 3 проверены отделом технологов – Завершена работа с электронной моделью
18.10 (ср.)	– Предварительные извещения №1, 2, 3 переданы в архив – Выпущено предварительное извещение № 4 на перетрассировку системы – Предварительное извещение № 4 подписано строителем завода
20.10 (пт.)	Выпуск служебной записки № 1 группы технического сопровождения на дополнительный материал для переделки труб по предварительному извещению
23.10 (пн.)	– Поход на заказ с мастером цеха – Принято решение о переносе светильника в помещении и перетрассировке кабеля – Служебная записка № 1 согласована службами завода
26.10 (чт.)	Предварительное извещение № 4 подписано инженерным центром завода
31.10 (вт.)	Предварительное извещение № 4 завизировано отделом технологов завода
02.11 (чт.)	Предварительное извещение № 4 передано в архив
03.11 (пт.) ― 24.11 (пт.)	Выездной этап строительства
Второй этап решения проблемы
29.01 (пн.)	Начало изготовления и монтажа перетрассированной системы на заказе
07.02 (ср.)	– Перетрассировка системы завершена в трех из четырех помещений – Выявлена невозможность перетрассировки в четвертом помещении в связи с загруженностью помещения
Третий этап решения проблемы
21.02 (ср.)	Связь строителя и конструкторов
22.02 (чт.)	– Поход на заказ конструктора с целью зрительного осмотра четвертого помещения для перетрассировки – Выпуск служебной записки № 2 на дополнительный материал для переделки труб на заказе с целью ускорения работ на заказе
26.02 (пн.)	Принятие решения по электронной модели
27.02 (вт.)	– Поход на заказ конструкторов с заместителем начальника цеха, мастером системы, строителем – Завершена работа с электронной моделью для выполнения эскиза, который был дополнением к служебной записке № 2 – Служебная записка № 2 с дополнительным эскизом согласована службами завода
28.02 (ср.) ― 13.03 (ср.)	Перетрассировка смежных систем в помещении (строителями принято решение «выполнить без корректировки рабочей конструкторской документации»)
13.03 (ср.) ― 15.03 (пт.)	– Восстановление изоляции труб перетрассированных систем – Вопрос электронной книги вопросов закрыт



В процессе решения вопроса были задействованы следующие подразделения: конструкторское бюро, отдел технологов, отдел строителей, трубомедницкий цех и цех изоляционно-защитных покрытий.

Общее время решения вопроса перетрассировки систем после корректировки ТО на стадии закрытия УШ заняло 111 рабочих дней. На решение вопроса со стороны конструкторского бюро ушло 28 дней (25,2 % от общего времени решения вопроса), в том числе на выпуск и на доведение предварительных извещений до архива завода 20 рабочих дней (18,1 % от общего времени). Суммарное время работ трубомедницкого цеха по замененным листам альбомов труб [5] составило 19 рабочих дней (17,1 % от общего времени). Восстановление поврежденной изоляции было выполнено за 3 дня (~3 % от общего времени).

Начинать работы после попадания в архив ПИ по перетрассировке трубопроводов было нецелесообразно, так как заказ отправлялся на выездной этап строительства, и первостепенной задачей было подготовить системы хозяйственно-бытовых нужд для проживания на судне рабочих, обеспечивающих этот этап строительства. Таким образом, разрыв между первым и вторым этапами решения возникшей проблемы обусловлен плановым выездным этапом строительства судна длительностью 3 недели.

По возвращению на завод-строитель после выездного этапа строительства цех столкнулся с проблемой дефицита материала для выполнения трубопроводов. Данную причину простоя можно считать субъективной. После выполнения ПИ на доработку и выпуска служебных записок норма не была еще закуплена. Такие задержки поставки материала не являются закономерностью, но это необходимо учитывать при планировании графиков. После поставки на завод одного из основных металлов, используемых в машиностроении, возобновилась работа трубомедницкого цеха.

Простой между вторым и третьим этапом решения проблемы был связан с активным предъявлением швартовных удостоверений по другим системам проекта. Пока предъявлялись системы Заказчику, выполнялся монтаж оставшихся по графику трубопроводов. Когда система была перетрассирована в рассматриваемом помещении по эскизам служебной записки, возникла необходимость в избежании пересечений со смежными системами в данном помещении. Стоит отметить, что большой диаметр позиций и материал системы стали отягощением при изготовлении и монтаже перетрассированного трубопровода в кратчайшие сроки. В условиях дальнейшего дефицита материала для системы строители заказа приняли решение о перетрассировке смежных систем меньшим диаметром без корректировки РКД. После восстановления изоляционного покрытия на перетрассированных системах вопрос был отработан.

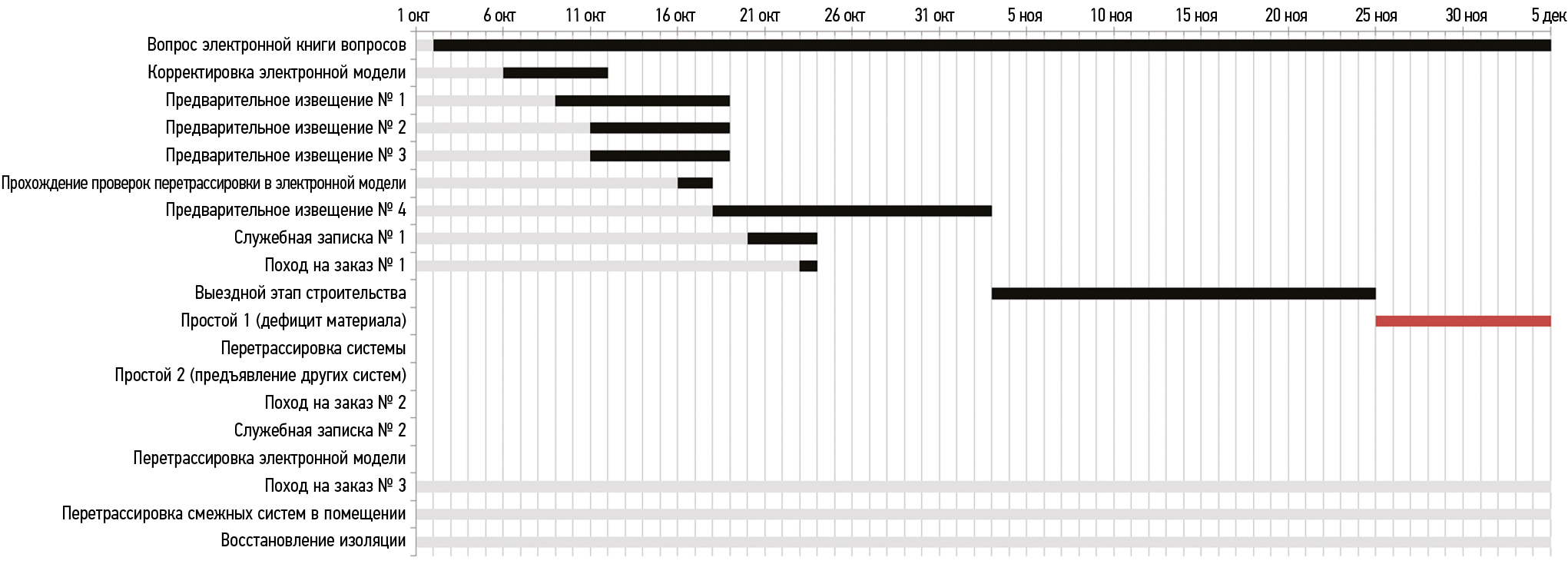

По результатам составления хронологии решения проблемы переделки при помощи систем автоматизированного проектирования была выполнена диаграмма Ганта. Для удобства прочтения и отображения информации график решения возникшей на строящемся заказе проблемы разбит на две части (рис. 2 и 3).



Рис. 2. Первый этап решения вопроса.

Fig. 2. The first stage of solving the issue.

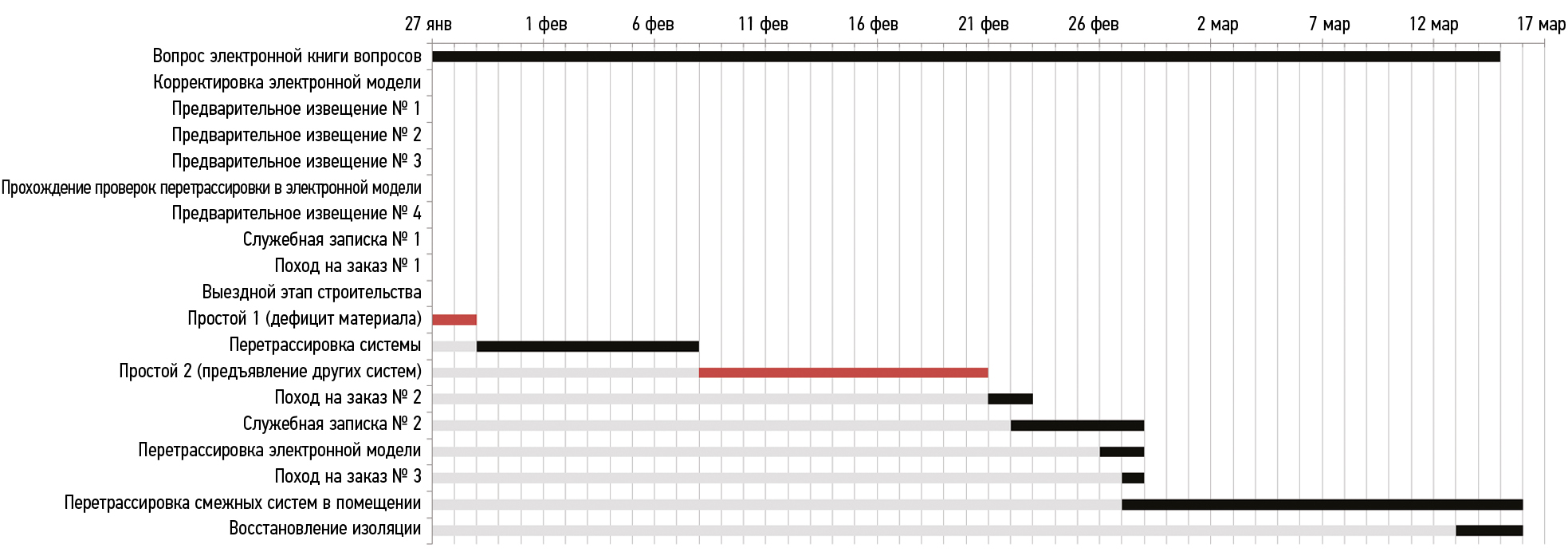

Рис. 3. Второй и третий этапы решения вопроса.

Fig. 3. The second and the third stages of solving the issue.



Величина потерь на переделки может оказаться значительной в случае позднего обнаружения проблемы. Из вышеизложенного можно сделать заключение, что замечание Заказчика и корректировка ЭД ярко отразились на сроке выполнения изменений на строящемся заказе. Одним из решений проблемы может быть применение принципа производственной системы «решение проблем на месте их возникновения».

Уменьшить срок переделки на заказе можно было путем сокращения времени отработки вопроса как со стороны завода-строителя, так и со стороны проектного бюро:

• в результате оперативной «прикидки» трубопроводов совместно всеми задействованными подразделениями завода и проектного бюро удалось бы избежать задержки обсуждения и решения ситуации в четвертом помещении;
• установка на компьютеры подразделений завода программного обеспечения разрешила бы множество конфликтов при просмотре электронной модели, созданной в проектном бюро, до выполнения на заказе;
• передача информации о корректировке ЭД в конструкторское бюро в электронном виде обеспечила бы помощь оперативной группе, находящейся на заводе в период загруженности в связи с высоким процентом готовности заказа.

Так как данные о постройке судостроительных объектов запрещено передавать через социальные сети, а ЭД корректируется на заводе вручную, то в первую очередь необходимым шагом является проработка передачи сведений о корректировке ЭД в рамках электронного оборота между заводом и проектным бюро. Преимуществом информационных технологий, а именно возможности ведения электронного хранилища изменений документации, является ускорение процесса работы конструктора с документацией и ее обработки [6].

ЗАКЛЮЧЕНИЕ

Анализ источников литературы в области судостроения показал, что обобщенная информация по методам сокращения потерь трудоемкости на строящихся заказах в открытом доступе отсутствует. Проблема потерь трудоемкости из-за импортозамещения встречается нечасто, однако требует длительного времени для решения. Выше представленная хронология решения вопроса электронной книги показывает, что несвоевременное отражение изменений в техническом описании системы и сборочных чертежах системы серьезно отражаются на закрытии УП и УШ в частности и сроках строительства судостроительного заказа в целом. Вероятность возникновения подобных ситуаций на головном заказе довольно высока, однако обсуждение возникшей ситуации в рамках производственных совещаний позволит избежать повторных потерь. Анализ результатов производственного эксперимента привел к составлению рекомендации для автоматизации работы группы технического сопровождения, подразделений завода и проектного бюро.
