Shear center determination of open light-gauge sections

Full Text

ВВЕДЕНИЕ

В отечественном машиностроении в последнее время, как известно, вопросы импортозамещения приобретают весьма актуальное значение. Процесс частичной или полной замены существующих зарубежных энергетических машин, узлов, механизмов и деталей на отечественные связан с полным циклом промышленного производства, от конструкторского проекта разработки до непосредственного промышленного изготовления в условиях именно собственного производства. На начальной стадии расчета и проектирования поиск оптимального конструкторского решения всегда является ключевой и первостепенной задачей [1–3]. При оптимизации конструктивно-технологических параметров элементов энергетических машин в последнее время получили тонкостенные криволинейные поперечные сечения, конструкции из которых имеют меньшую массу по сравнению с массивными сечениями, что и является в инженерных расчетах методом оптимального проектирования [4–6]. Методика расчета прочностных характеристик для тонкостенного замкнутого профиля аналогична общераспространенным методикам расчета массивных профилей, однако для расчета сечений с незамкнутыми тонкостенными криволинейными профилями она ограниченно применима, ввиду несовпадения центра кручения с центром масс площади сечения.

МОДЕЛЬ И АЛГОРИТМ РАСЧЕТА

Фактором, резко снижающим жесткость незамкнутых тонкостенных криволинейных профилей, работающих на изгиб, является появление касательных напряжений в сечениях, приводящих к смене деформации изгиба на изгиб с кручением. Однако тонкостенные незамкнутые профили иначе работают на кручение, поэтому при проектировании конструкции нужно постараться избежать этого явления или контролировать его. Задачей является определение положения плоскости приложения нагрузки, в которой не будет деформации кручения. Теоретически данная плоскость проходит через линию, проведенную через центр кручения-изгиба, поэтому задача переходит в расчет координат этой точки для любого незамкнутого профиля. В любом случае, если не удается избежать возможного кручения, его учет является качественно необходимым при анализе деформирования конструкции.

ОПИСАНИЕ ПРОГРАММЫ

В основу программы встроен модуль конструирования поперечных сечений конструкции. Модуль позволяет создавать массивные многосвязные и замкнутые в «кольцо» или открытые (не имеющие встроенных замкнутых участков) разветвленные тонкостенные профили сечения, как прямолинейного, так и криволинейного очертания. Расчет массивных профилей проводится по рисунку сечения с разрешением 11 пикселей на единицу измерения. Число 11 выбрано в качестве компромисса между временем расчета и его погрешностью, которая составляет, как правило, менее 1 %. Предлагаемая программа предназначена для рисования (конструирования) и расчета основных характеристик массивных и незамкнутых тонкостенных прямолинейных и криволинейных поверхностей сечений.

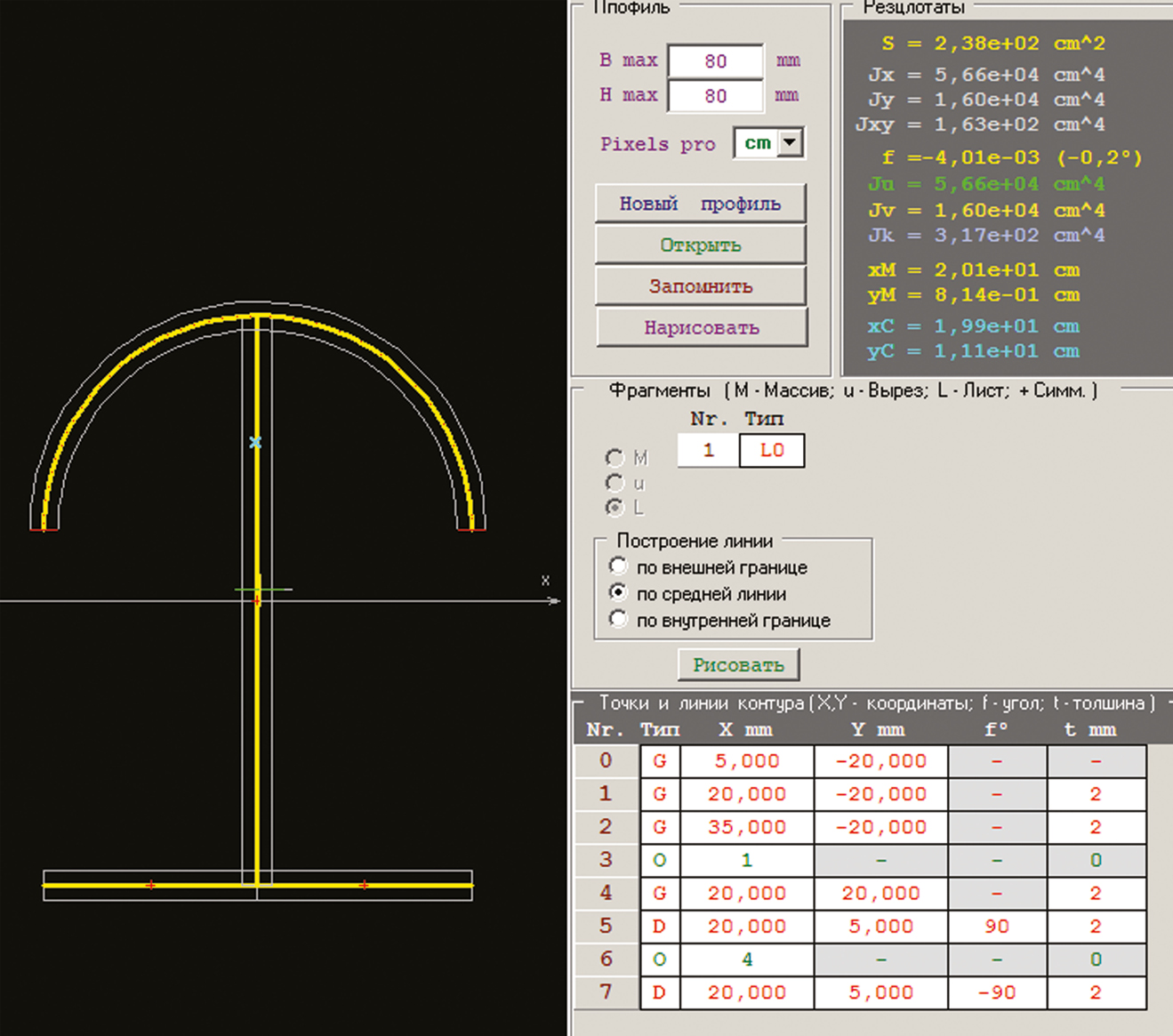

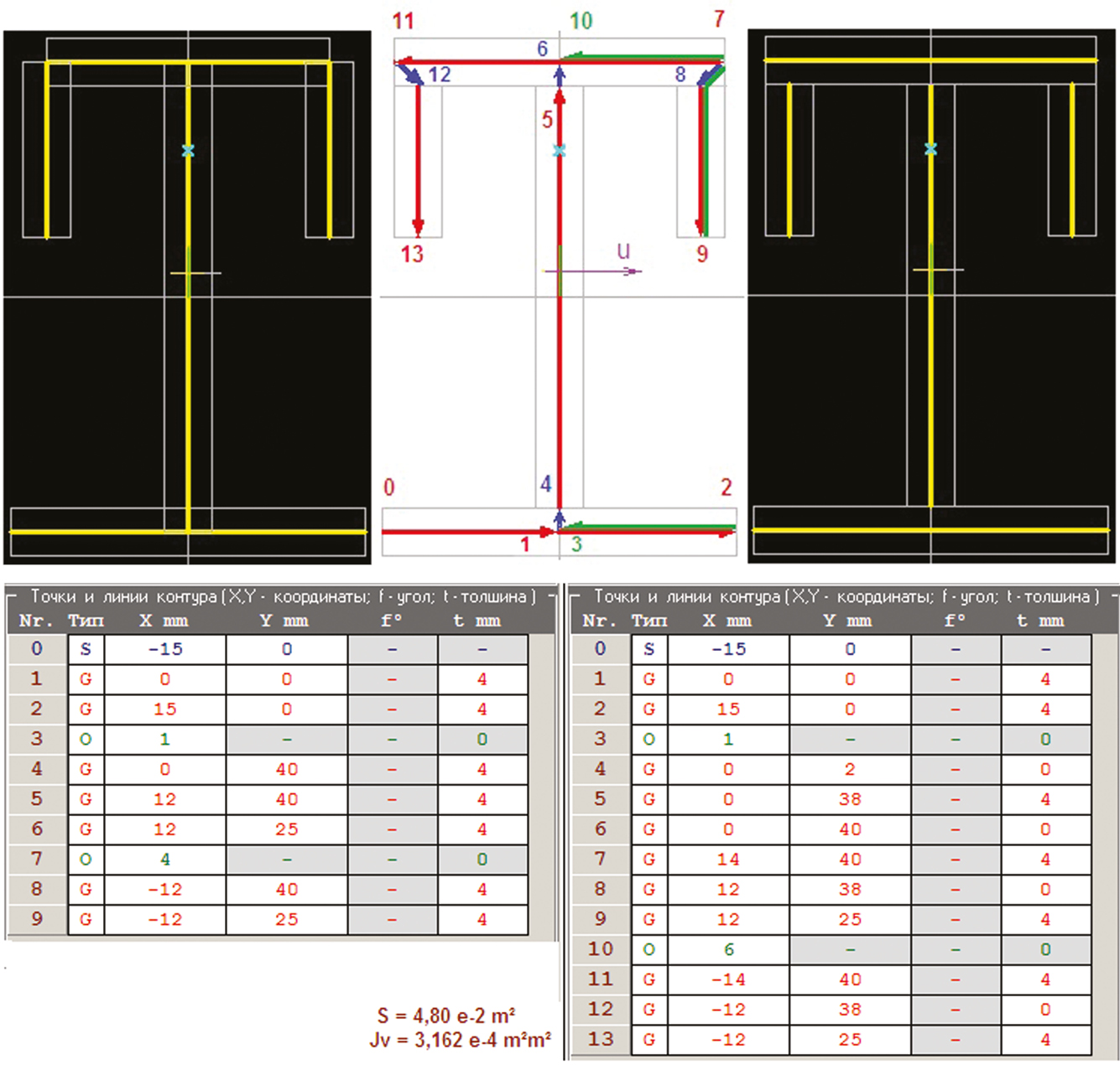

На рис. 1 показана схема последовательности задания поперечного сечения линиями с разветвленным профилем. Позиции, имеющие тип «О», означают возврат в ранее отмеченную точку. Остальные позиции те же, что при изображении массивного контура с добавлением толщины линии. Для расчета тонкостенных криволинейных профилей использован существующий метод с дополнениями, позволившими автоматизировать расчет разветвленных профилей. Такие профили рассчитываются как одна непрерывная линия, некоторые участки которой могут иметь нулевую толщину, для большей наглядности программа изображает толщину листа. Отрезки нулевой толщины не рисуются, но присутствуют в таблице участков профиля. Наличие этих элементов позволяет автоматизировать возврат в точку ветвления и избегать двойного учета накладывающихся площадей, что повышает достоверность рассчитанных характеристик.



Рис. 1. Построение поперечного сечения профиля.

Fig. 1. Cross-sectioning process.



Главной целью расчета является определение положения центра кручения-изгиба. На рис. 2 представлен расчет тонкостенного прямолинейного профиля. По алгоритму находим центр тяжести площади сечения и главные центральные оси инерции, которые затем используются для нахождения центра кручения. Нами проведено сравнение с расчетами некоторых тонкостенных незамкнутых профилей по существующим методикам, представленным в учебной литературе. Совпадение данных весьма высоко, что позволяет с уверенностью использовать программу для расчета многих типов тонкостенных профилей.

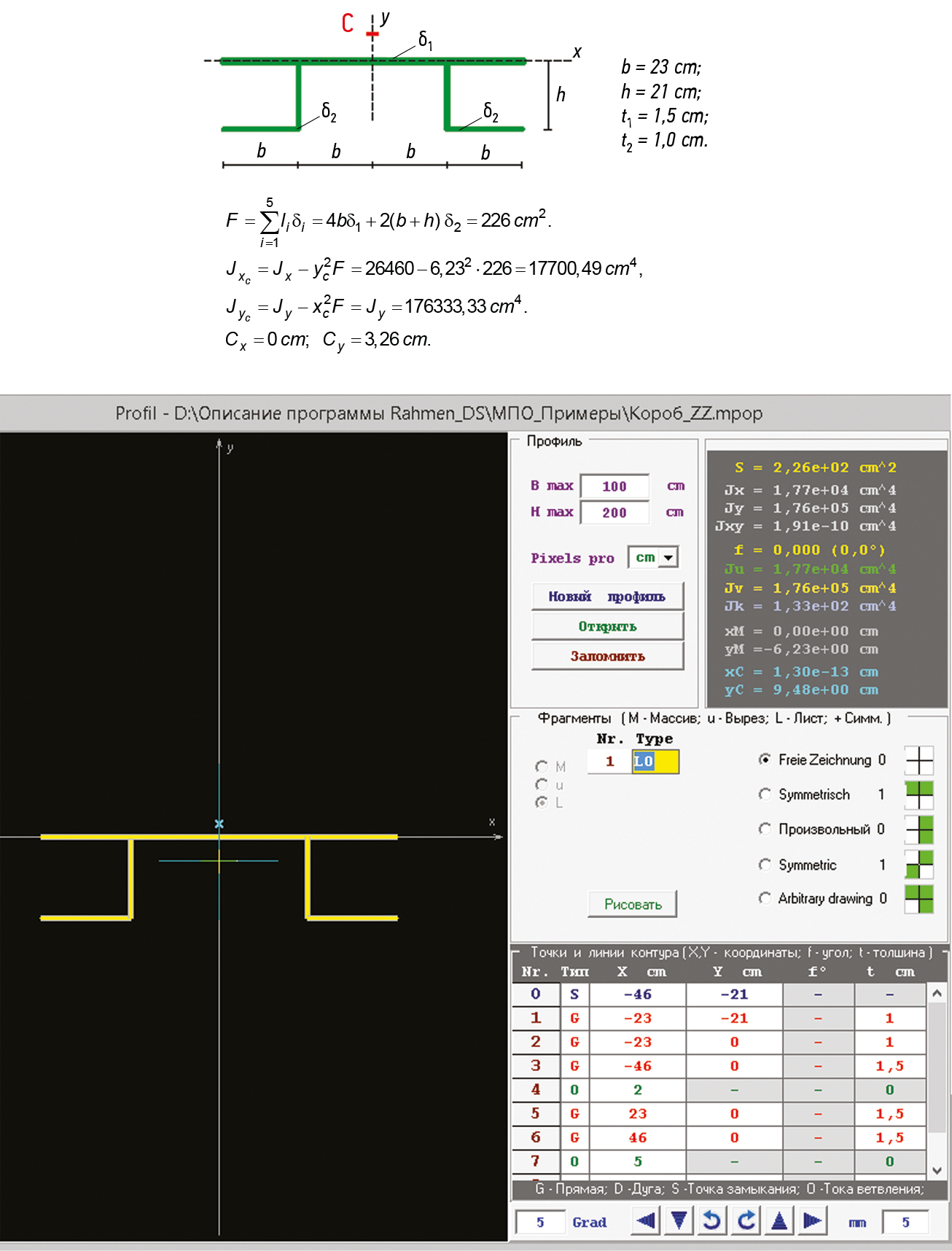

Рис. 2. Результаты расчетов прямолинейного профиля.

Fig. 2. Calculation of a line profile.



На сегодняшний момент актуальным является возможное распространение применяемого подхода к расчету основных геометрических характеристик элементов энергетических установок с сечением в виде сложного тонкостенного криволинейного профиля. Нами проведены исследования некоторых подобных сечений, где за основу брали криволинейные участки, построенные по радиусу (рис. 3–5). Анализируя полученные расчетные значения, можно сделать вывод о целесообразности применения автоматизированного расчета для тонкостенных криволинейных сечений, ввиду сокращения времени на осуществление расчетов и повышения их точности. Несомненное преимущество данной программы связано и с тем, что в процессе расчета можно варьировать непосредственно размерами и формами сложных сечений, тем самым наглядно выбирая и демонстрируя наиболее оптимальное решение при проектировании деталей и узлов различных энергетических и механических установок.

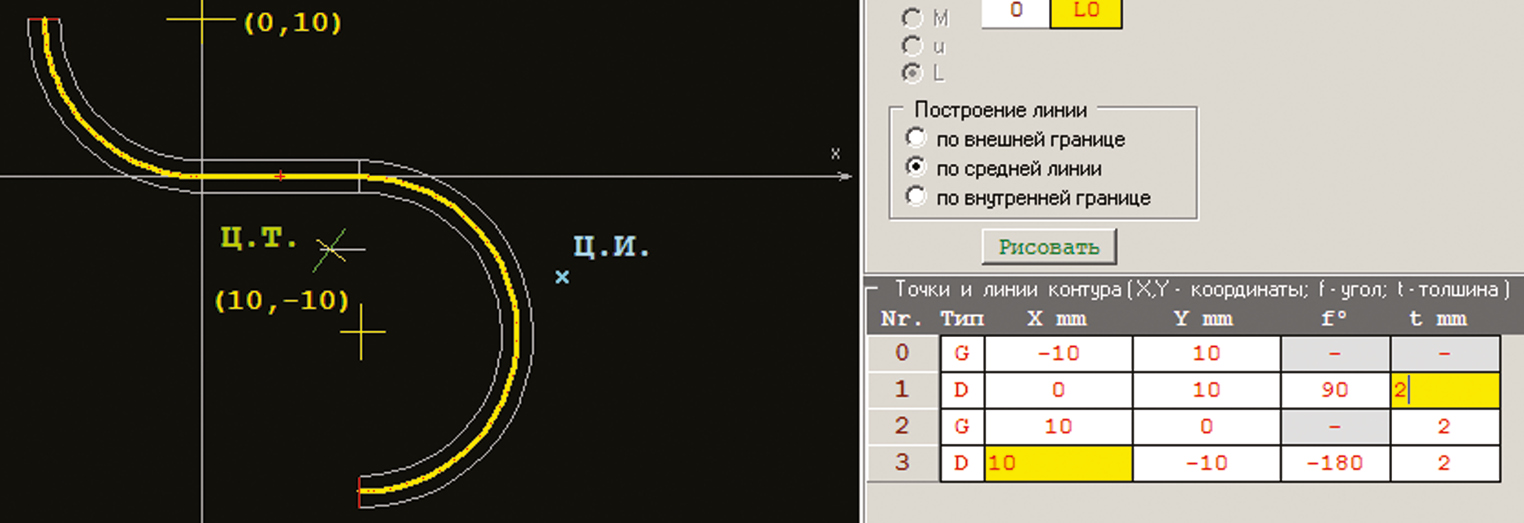

Рис. 3. Результаты расчетов криволинейного профиля (центр кручения расположен на оси симметрии профиля)

Fig. 3. Calculations of a curved profile (shear center is located on the center line of the profile).



Рис. 4. Результаты расчетов криволинейного профиля (центр кручения расположен вне контура сечения профиля)

Fig. 4. Calculations of a curved profile (shear center is located outside the cross-section of the profile).

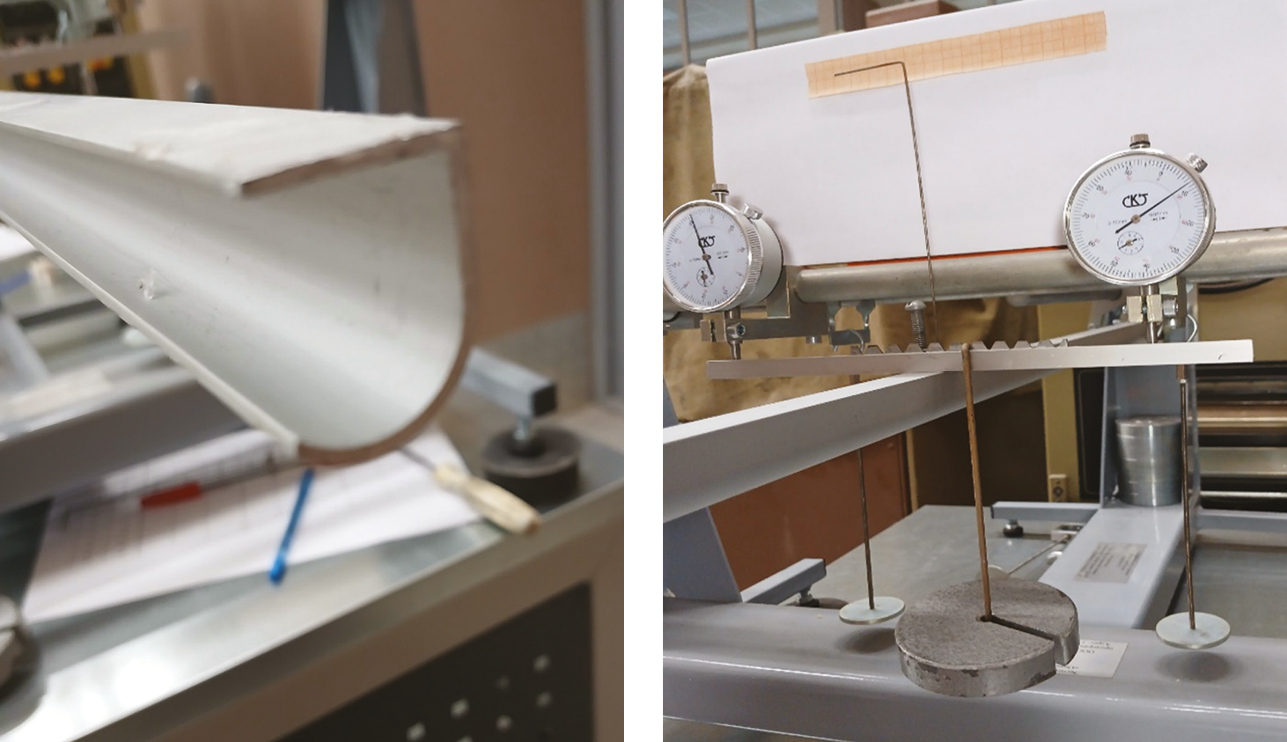

Рис. 5. Внешний вид экспериментальной балки.

Fig. 5. Experimental beam.



В процессе оптимизации определяются площадь проектируемого сечения, основные инерциальные характеристики тонкостенных криволинейных сечений, такие как моменты инерции, центр тяжести и в нашем случае наиболее важная — точка центра кручения, положение которой существенным образом влияет на прочностные характеристики сечений. Как видно из рис. 4, программа позволяет определять основные геометрические характеристики сложных тонкостенных криволинейных профилей. Анализируя данные, можно сделать вывод о возможности применения данного алгоритма расчета для сечений с различными сложными тонкостенными криволинейными профилями.

МЕТОДИКА И РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ

Для подтверждения теоретических предпосылок правильности расчета программы нами проведены экспериментальные исследования определения центра кручения открытого профиля. В качестве экспериментального профиля была выбрана балка с прямолинейно-криволинейным поперечным сечением, представленная на рис. 5. Размерные характеристики балки полностью соответствуют понятию балок с тонкостенным незамкнутым сечением, а именно использовались алюминиевые балки длиной 90 см и 50 см с толщиной стенки 2 мм с габаритами сечения 20 на 25 мм.

На прямолинейной стороне балки (рис. 6) прикреплена гребенка с делениями в 10 мм, с помощью которой контролируют положение гиревого подвеса. На расстоянии 20 см по обеим сторонам гребенки устанавливаются индикаторы, которые фиксируют прогиб конца балки при установленной плоскости нагружения. При перемещении подвеса с грузом слева направо измеряются деформации по обоим индикаторам, после чего вычисляется разность приращений левого и правого. По мере приближения к центру кручения разность приращений уменьшается, и положение самой точки кручения будет там, где приращения изменяют свой знак. При этом показания одного из индикаторов, укрепленных на гребенке, увеличиваются, а другого уменьшаются. Особенностью лабораторной установки является использование в качестве измерительного инструмента обычной линейки, закрепленной вблизи направляющей, по которой переставляется подвес с грузом.



Рис. 6. Лабораторная установка для определения центра кручения.

Fig. 6. Laboratory setup used to determine the shear center.



Следует обратить внимание на то, что расстояния до центра кручения аналитически и экспериментально определяются от разных точек начала отсчета: аналитически ― от срединной линии профиля, экспериментально ― слева от горизонтальной грани профиля.

Порядок проведения опытов:

1. Закрепить струбциной гребенку на любой удобной поверхности профиля, таким образом, чтобы будущая силовая линия нагружения прошла через крайнюю точку профиля.
2. Установить гиревой подвес в крайнюю левую точку гребенки (точка на линейке на цифре 0); снять показания индикаторов при отсутствии внешних сил и занести их в таблицу.
3. Уложить груз массой 100 или 150 г на гиревой поднос; снять показания обоих индикаторов и занести их в таблицу.
4. Снять груз и переместить подвес каретку на 10 мм в сторону предполагаемого нахождения центра изгиба (вправо); снять показания индикаторов при ненагруженном состоянии лабораторной установки и занести их в таблицу.
5. Повторить пункты 3 и 4 несколько раз. Построить график зависимости разности приращений от точек прохождения силовой плоскости нагружения. Определить координату силовой плоскости, проходящей через центр кручения (точка пересечения нулевой линии).
6. Закрепить струбциной гребенку на любой другой поверхности профиля, таким образом, чтобы будущая силовая линия нагружения прошла через крайнюю точку профиля.
7. Повторить пункты 2, 3, 4, 5.
8. Построить совместный график, наложенный на расчетное сечение по электронной программе, проверить точность теоретического расчета координат центра кручения и опытных значений (рис. 7).

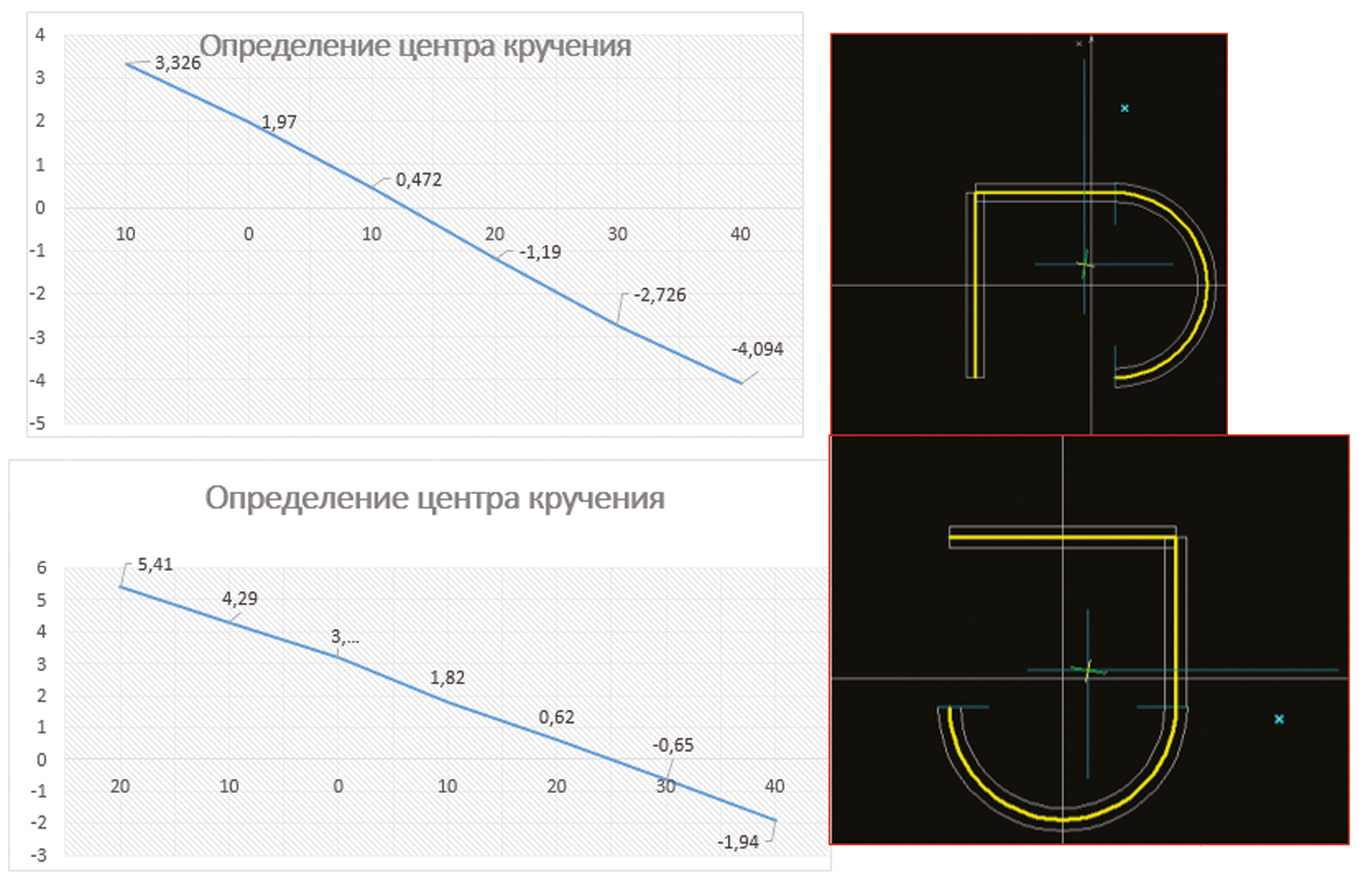

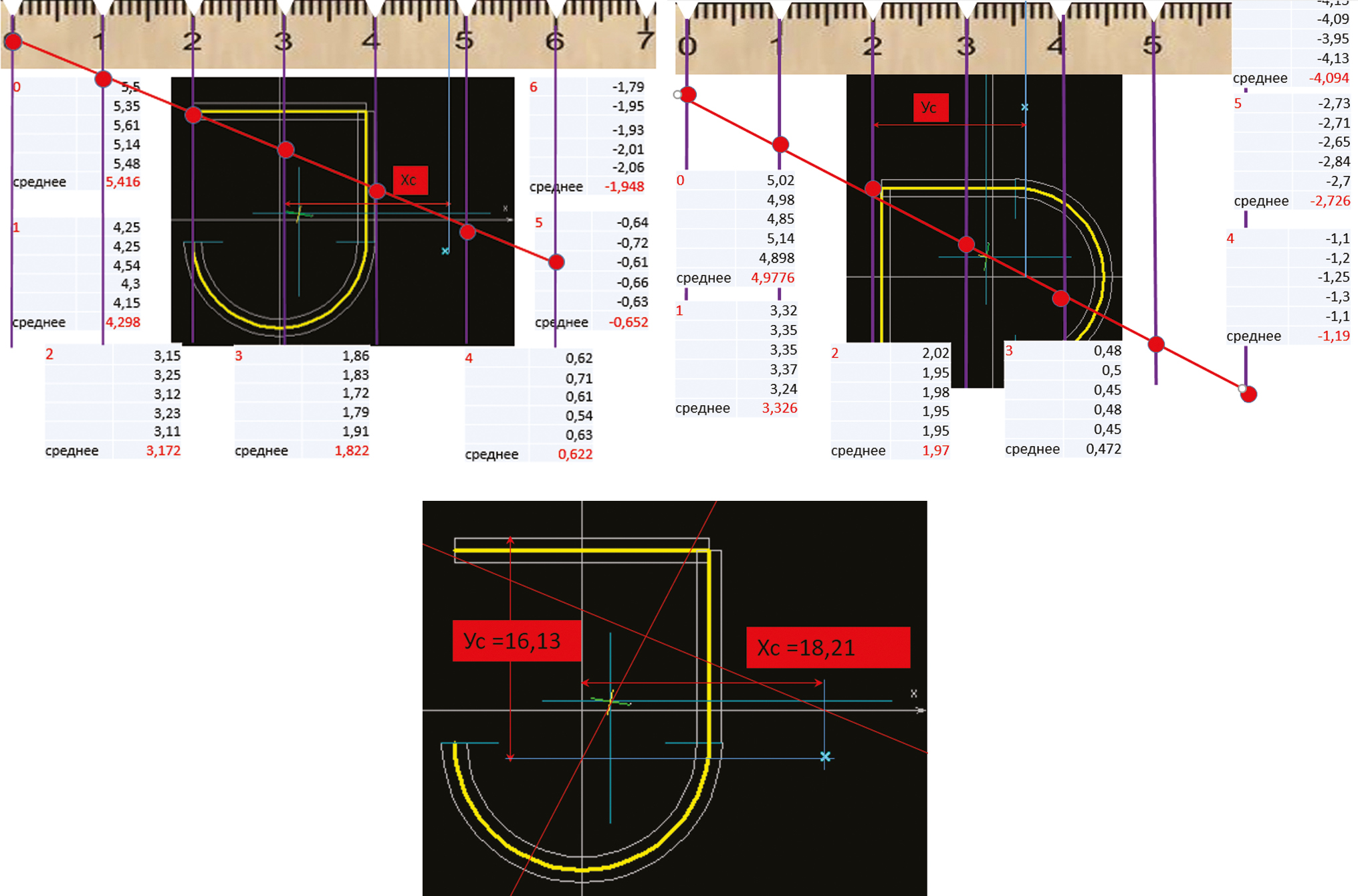

Рис. 7. Графическое определение центра кручения в разных плоскостях.

Fig. 7. Graphic shear center calculation in different planes.



Для наглядного изучения деформации балки тонкостенного профиля был проведен отдельный эксперимент. С этой целью на поверхность балки был закреплен «маячок» в виде тонкого Г-образного очертания. Подвес с грузом устанавливался на гребенку в том месте, где были получены точки пересечения графиков (рис. 8) с нейтральной осью. Представленный фотоматериал наглядно свидетельствует об отсутствии кручения балки, а прогиб происходит в вертикальной плоскости, то есть с отсутствием малейшего намека на кручение (рис. 9).



Рис. 8. Графическое определение центра кручения в разных плоскостях.

Fig. 8. Graphic shear center calculation in different planes.

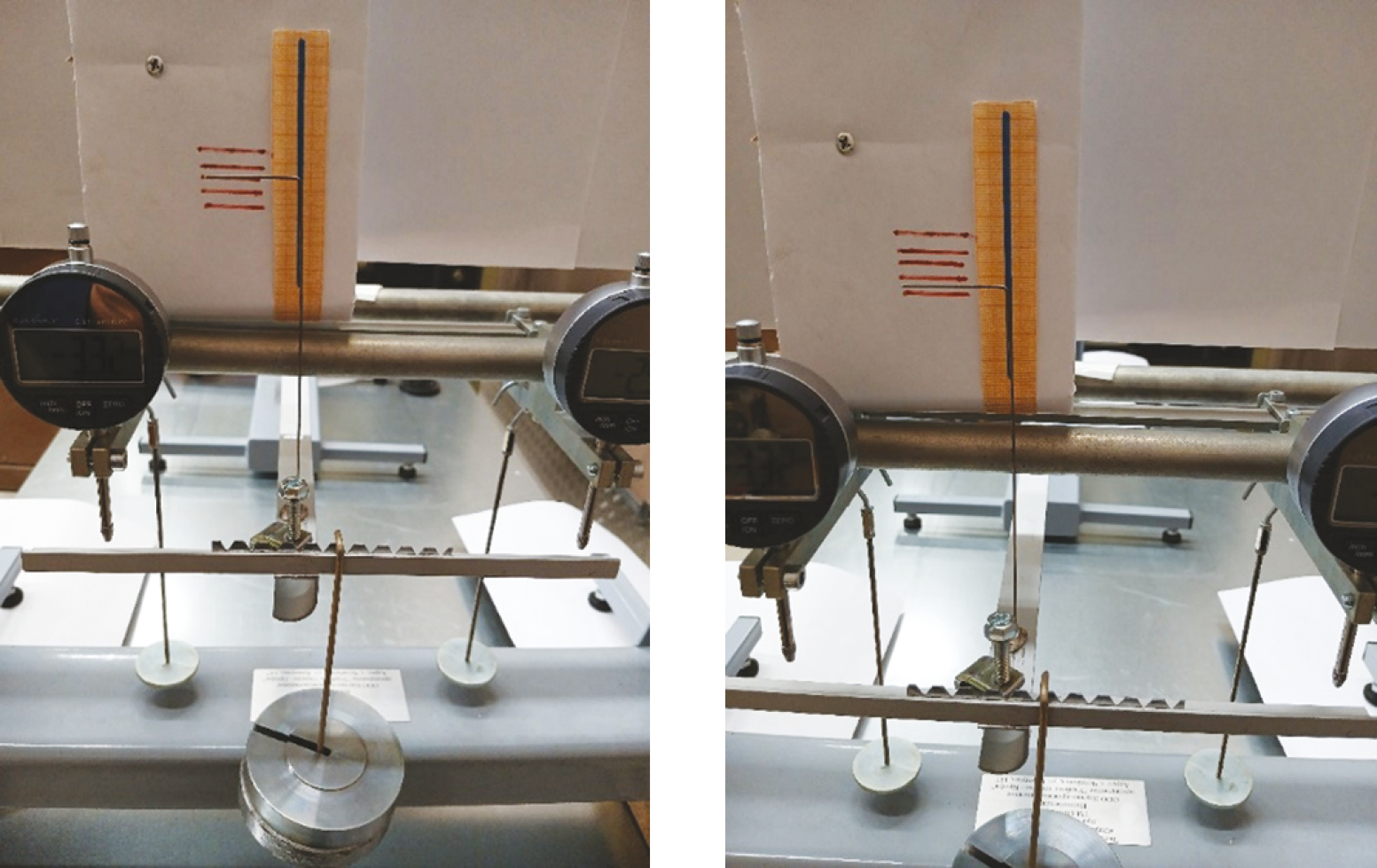

Рис. 9. Наглядное изучение центра кручения.

Fig. 9. Observation of the shear center.



ЗАКЛЮЧЕНИЕ

По итогам работы, проведенной сотрудниками кафедры «Теоретическая механика и сопротивление материалов», можно сделать следующие выводы:

Разработан алгоритм построения поперечных сечений различного профиля, позволяющий рассчитать основные геометрические характеристики тонкостенных криволинейных профилей, такие как площадь и центр тяжести сечения, полярный, центробежный и осевые моменты инерции, центр кручения.

Изготовлена лабораторная установка для определения центра кручения тонкостенных профилей с методикой экспериментальных исследований.

Проведены лабораторные исследования по определению центра кручения для балки с незамкнутым тонкостенным профилем прямолинейно-криволинейного очертания.

Экспериментально подтверждено совпадение теоретических расчетов определения центра кручения с опытными данными. При пятикратной повторности исследований на каждых точках нагружения разница теоретических данных с экспериментом не превышала ±0,3 %.

Таким образом, разработанная электронная программа для расчетов основных геометрических параметров поперечных сечений балок может быть использована как в учебных целях, так и для дальнейших научных исследований при конструировании и совершенствовании различных элементов машин и технологического оборудования.
