The effect of the layer deposition technique on production, structure, and properties of thick-walled elements during wire and arc additive manufacturing of parts from aluminum alloy ER5356

Texto integral

ВВЕДЕНИЕ

Текущие тенденции развития техники указывают на увеличение спроса на алюминий и его сплавы. Основными потребителями данной группы сплавов являются авиа- и ракетостроение, что обусловлено высокой удельной прочностью, низким весом и высокой коррозионной стойкостью алюминия. Помимо этого, за счет особенностей физических и эксплуатационных свойств алюминиевые сплавы активно используются в машиностроительной, химической, судостроительной и прочих отраслях промышленности [1–3].

Кроме традиционных технологий получения заготовок, в последнее десятилетие набирают популярность аддитивные технологии. Одной из таких технологий является электродуговое выращивание. В данной технологии в качестве источника энергии для плавления присадочного материала используется электрическая дуга. При этом материал в зону обработки поступает в виде проволоки. За счет этого обеспечиваются высокие коэффициент использования материала и производительность. Так, например, в рамках исследования [4] представлены результаты применения различных методов WAAM для производства компонентов авиакосмической отрасли. Показано существенное снижение временных затрат на производство некоторых деталей, а также существенная экономия материала, что приводит к уменьшению себестоимости изделий.

К недостаткам данной технологии можно отнести низкое качество поверхности, а также анизотропию механических свойств. Для решения данных проблем можно прибегнуть к использованию различных стратегий заполнения слоя. В настоящее время количество статей от авторских коллективов из разных стран, направленных на изучение влияния стратегии заполнения на формирование, структуру и свойства, значительно растет, что указывает на актуальность данного направления исследований. В частности, разносторонний обзор данного вопроса представлен в статье [5]. Приведенные результаты позволяют сделать вывод, что использование различных стратегий наплавки слоя может приводить к улучшению механических свойств [6, 7], снижению количества дефектов [8–10], повышению стабильности процесса [11, 12] и точности изготавливаемых деталей [13, 14].

Данное исследование направлено на получение практических результатов, свидетельствующих о влиянии стратегии наплавки на структуру и свойства при электродуговом выращивании.

ОСНОВНАЯ ЧАСТЬ

Методика, оборудование и материалы

Методика проведения эксперимента

В рамках исследования были рассмотрены четыре стратегии наплавки слоя: линейные колебания перпендикулярно направлению выращивания, линейные колебания под углом 45 градусов относительно направления выращивания, эллиптические колебания вдоль направления выращивания, а также змейка. Схемы представлены на рис. 1.

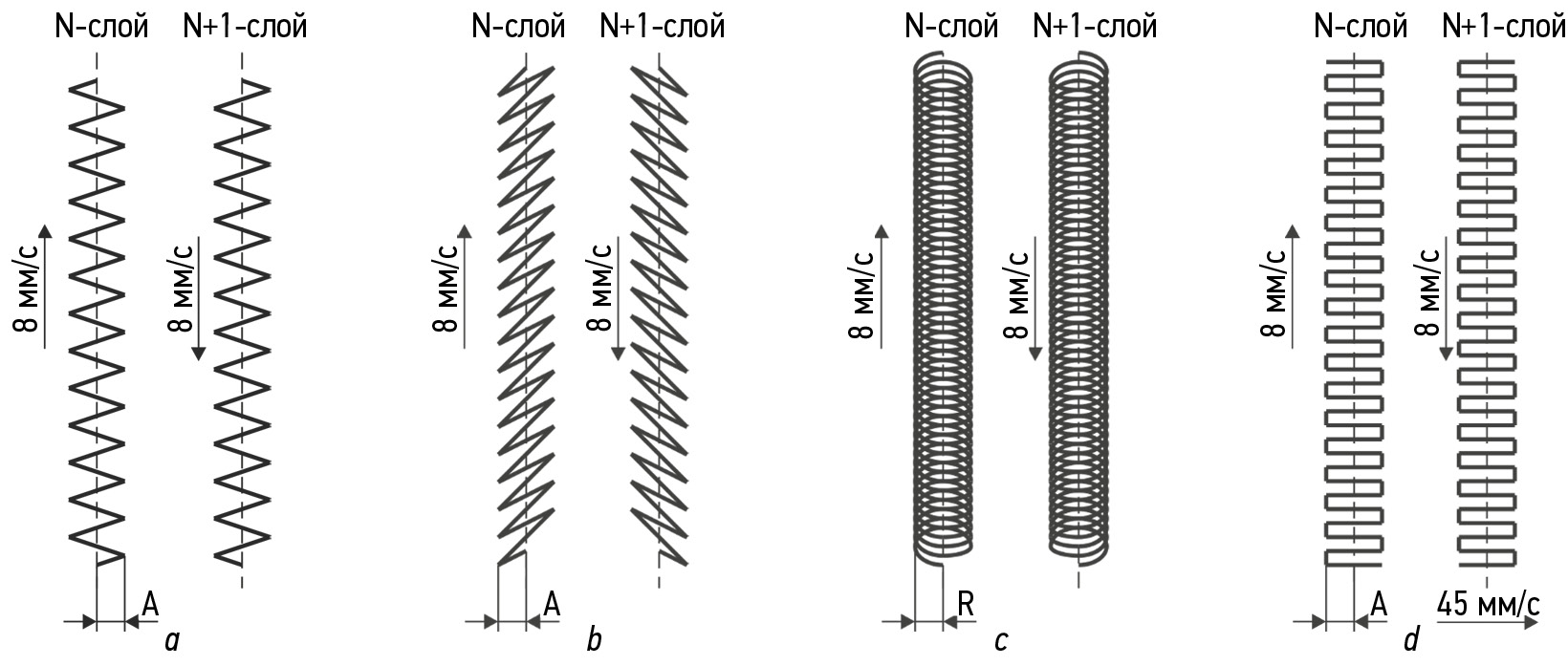

Рис. 1. Схема наплавки слоев: a ― линейные колебания перпендикулярно направлению выращивания; b ― линейные колебания под углом 45 градусов относительно направления выращивания; c ― эллиптические колебания вдоль направления выращивания; d ― змейка.

Fig. 1. Layer deposition pattern: a, linear oscillations normal to the manufacturing path; b, linear oscillations at a 45 degree angle to the manufacturing path; c, elliptical oscillations along the manufacturing path; d, zigzag.



Сварочный ток во всех четырех случаях был взят равным 90 А. При этом первые четыре слоя были выполнены на сварочном токе 120 А. Это необходимо для прогрева подложки до рабочих температур и обеспечения полного сплавления присадочного материала с материалом подложки. Данные слои в дальнейшем были отрезаны и не использовались при механических и металлографических исследованиях.

Стратегии с линейными и эллиптическими колебаниями были реализованы с помощью встроенных функций сварочного робота-манипулятора. В данном случае при написании программы была задана одна прямая, при перемещении вдоль которой происходило поперечное колебание рабочего инструмента с заданной амплитудой (А) / радиусом (R) и частотой. Амплитуда, радиус и частота были выбраны такими, чтобы обеспечить ширину первого слоя на рабочем режиме, равную 15 мм. Скорость перемещения при этом задавалась вдоль направления выращивания и равнялась 8 мм/с.

В случае стратегии «змейка» задание скорости осуществлялось вдоль траектории. Значение этого параметра было выбрано таким, чтобы обеспечить скорость вдоль направления выращивания такой же, как и при других рассмотренных стратегиях заполнения слоя. На основании предварительных экспериментов скорость движения инструмента вдоль траектории была выбрана равной 45 мм/с.

Параметры процесса для всех стратегий представлены в табл. 1.



Таблица 1. Параметры процесса для исследуемых стратегий

Table 1. Process parameters for studied techniques

Траектория	Сварочный ток, А	Скорость, мм/с	Амплитуда/ радиус, мм	Частота, Гц
Линейные колебания перпендикулярно направлению выращивания	90	8	6	2
Линейные колебания под углом 45 градусов относительно направления выращивания		8	8,5	2
Эллиптические колебания вдоль направления выращивания		8	6	4
Змейка		8 (45)	5	–



Используемое оборудование

Для изготовления экспериментальных образцов был использован стенд электродугового выращивания. Составные части стенда, а также его принципиальная схема представлены в табл. 2 и на рис. 2 соответственно.



Таблица 2. Составные части стенда электродугового выращивания

Table 2. WAAM jig components

№ п.п.	Наименование	Значение
1	Комплект дугового оборудования
1.1	Источник сварочный	Fronius TPS 500i
1.2	Устройство подающее	Fronius WF 25i + Fronius WF 60i Robacta
1.3	Горелка сварочная	Fronius MHP 500i
2	Система позиционирования инструмента и заготовки
2.1	Робот-манипулятор + контроллер	Yaskawa AR2010 + Yaskawa YRC1000
2.2	Стол сварочный	Стол сварочный 1500×1000 мм

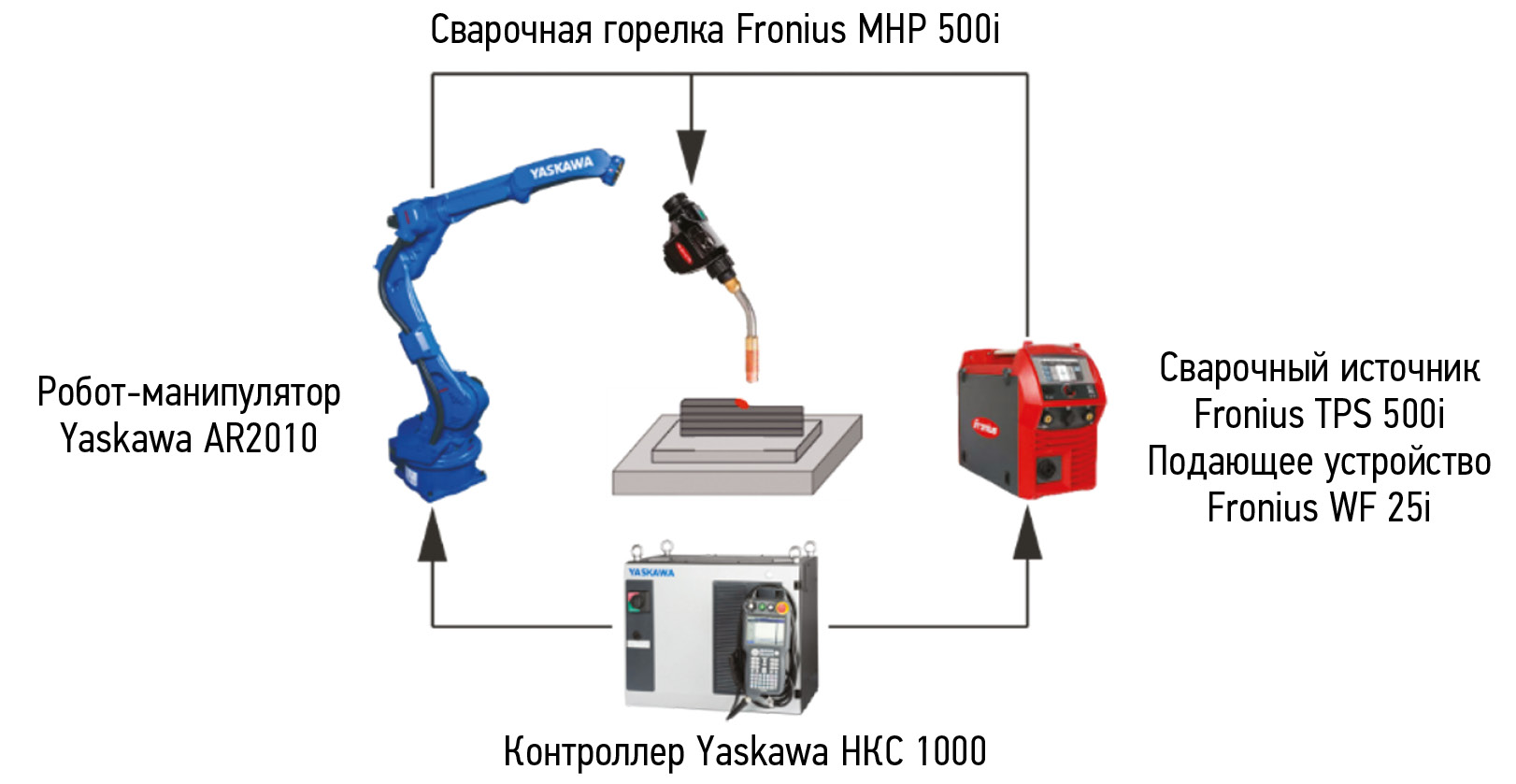

Рис. 2. Принципиальная схема стенда электродугового выращивания.

Fig. 2. Layout of the WAAM jig.



Используемые материалы

В качестве присадочного материала для изготовления экспериментальных образцов была использована сварочная проволока ER5356 (аналог АМг5) производства компании EWC диаметром 1,2 мм. Химический состав используемой проволоки согласно сертификату качества приведен в табл. 3.



Таблица 3. Химический состав используемой проволоки

Table 3. Chemical composition of the wire used

Химический элемент	Al	Mg	Mn	Ti	Cr
Содержание, масс. %	94,73	4,94	0,11	0,11	0,11



Для обеспечения защиты сварочной ванны использовался аргон высокой чистоты по ГОСТ 10157-79.

РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ

Стабильность формирования

Внешний вид полученных образцов представлен на рис. 3.

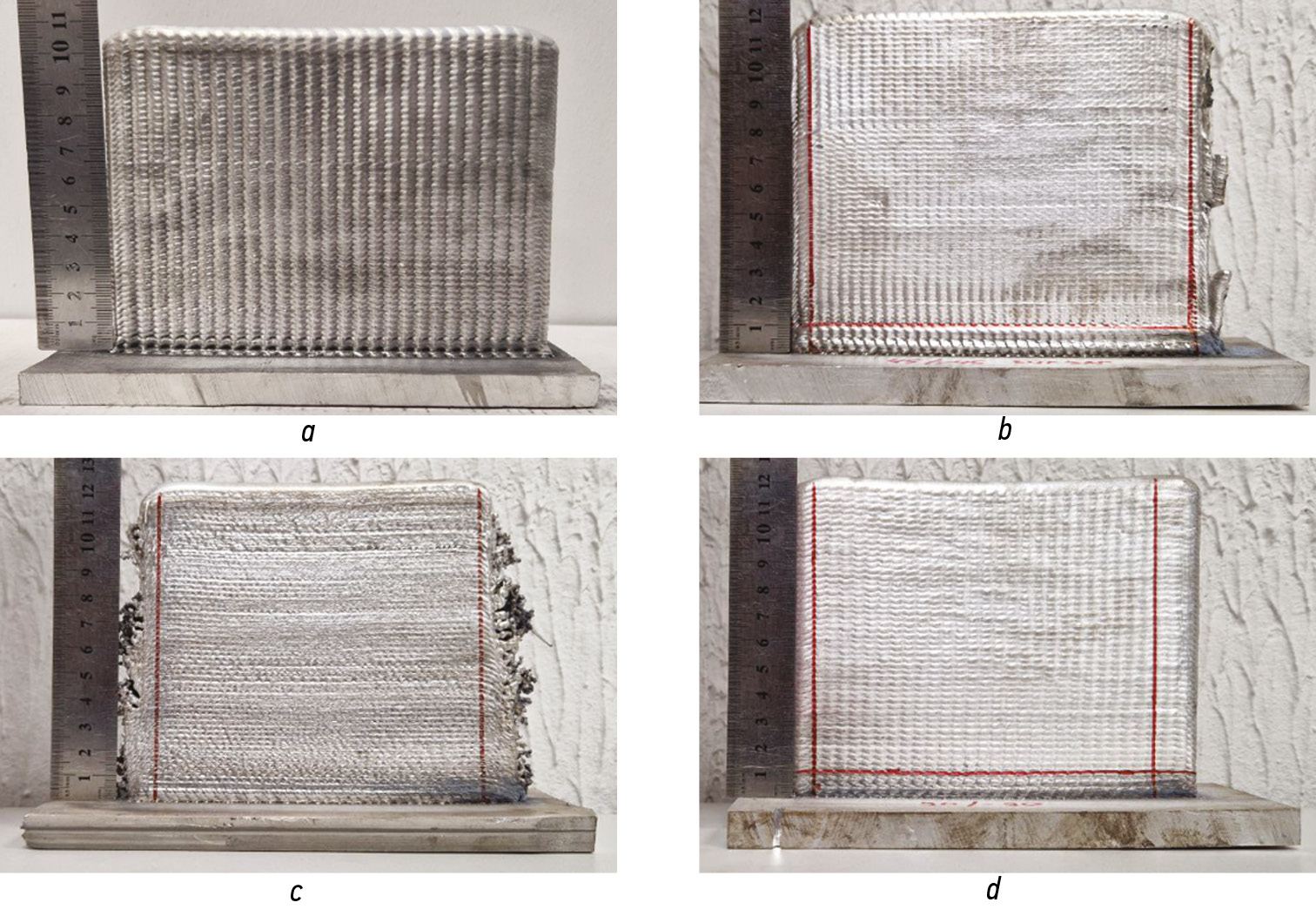

Рис. 3. Внешний вид полученных образцов: a ― линейные колебания перпендикулярно направлению выращивания; b ― линейные колебания под углом 45 градусов относительно направления выращивания; c ― эллиптические колебания вдоль направления выращивания; d ― змейка.

Fig. 3. View of manufactured samples: a, linear oscillations normal to the manufacturing path; b, linear oscillations at a 45 degree angle to the manufacturing path; c, elliptical oscillations along the manufacturing path; d, zigzag.



Наиболее стабильный процесс с точки зрения формирования был обеспечен при использовании стратегий со змейкой и с линейными колебаниями перпендикулярно направлению выращивания. В двух других стратегиях наблюдалось нестабильное формирование в начале и конце слоя, что в итоге привело к существенному уменьшению длины участка образца, пригодного для проведения последующих исследований (рис. 4). Так, образцы с линейными колебаниями под углом 45 градусов относительно направления выращивания и с эллиптическими колебаниями имели длину стабильного участка порядка 135 мм вместо записанных изначально в управляющей программе 150 мм.

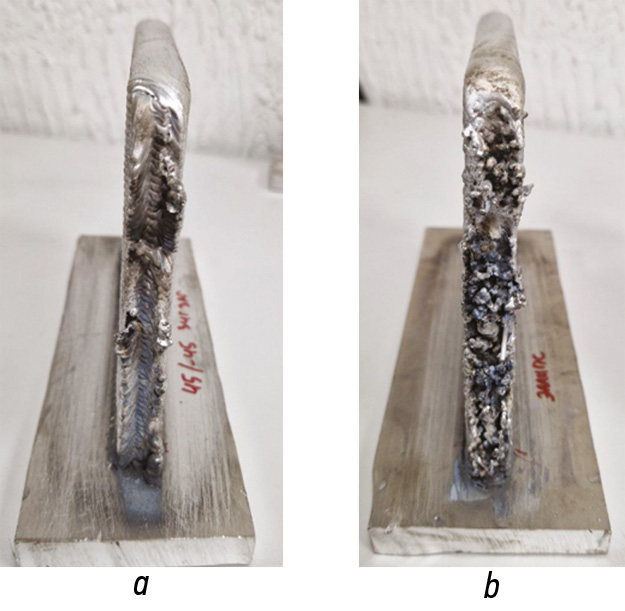

Рис. 4. Внешний вид участка начала/завершения процесса: a ― линейные колебания под углом 45 градусов относительно направления выращивания; b ― эллиптические колебания вдоль направления выращивания.

Fig. 4. View of the area of process start/end: a, linear oscillations at a 45 degree angle to the manufacturing path; b, elliptical oscillations along the manufacturing path.



При визуальной оценке можно сказать, что качество боковой поверхности на всех образцах практически не отличается. Более выраженный рельеф поверхности имеется на первом образце. При этом припуск на механическую обработку не превышает 1 мм. Наплывов и брызг обнаружено не было.

Металлографические исследования

Из выращенных образцов были вырезаны образцы для металлографических исследований. Макрошлифы представлены на рис. 5.

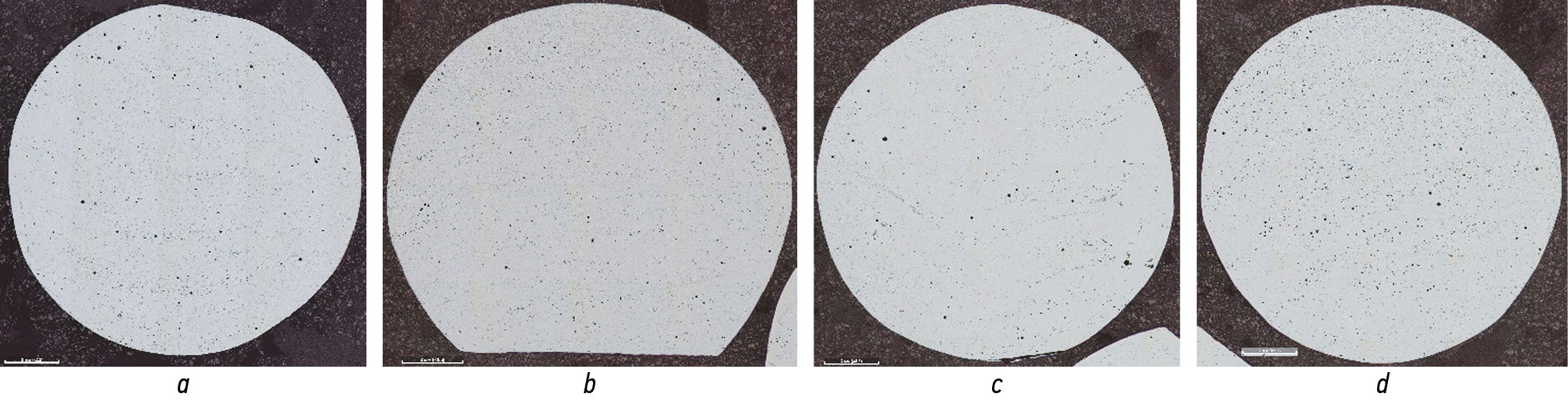

Рис. 5. Макрошлифы: a ― линейные колебания перпендикулярно направлению выращивания (пористость 0,93 %); b ― эллиптические колебания вдоль направления выращивания (пористость 0,98 %); c ― линейные колебания под углом 45 градусов относительно направления выращивания (пористость 0,88 %); d ― змейка (пористость 0,90 %).

Fig. 5. Large sections: a, linear oscillations normal to the manufacturing path (porosity 0,93%); b, elliptical oscillations along the manufacturing path (porosity 0,98%); c, linear oscillations at a 45 degree angle to the manufacturing path (porosity 0,88%); d, zigzag (porosity 0,90%).



Во всех четырех образцах были обнаружены поры. Пористость ― один из основных дефектов при работе с алюминиевыми сплавами. Большинство исследователей склоняется к тому, что основной причиной этого является растворенный водород. За счет большой разницы в растворимости водорода в жидкой и твердой фазах при кристаллизации происходит выделение большого объема газа. Из-за высокой скорости затвердевания не весь водород успевает выйти из сварочной ванны, в результате чего происходит его запечатывание внутри материала в виде сферических пор. Средний процент пористости по сечению для всех образцов не превышает 1 %.

Механические испытания

Из полученных образцов были изготовлены цилиндры для проведения механических испытаний. Результаты механических испытаний представлены в табл. 4.



Таблица 4. Результаты механических испытаний

Table 4. Mechanical test results

Стратегия	Направление	Предел текучести, МПа	Предел прочности, МПа	Относительное удлинение, %
Линейные колебания перпендикулярно направлению выращивания	X	105±1	268±2	29,9±2,7
	Z	104±1	258±1	21,6±0,8
Линейные колебания под углом 45 градусов относительно направления выращивания	X	110±2	263±1	19,7±0,7
	Z	107±1	229±1	11,1±0,3
Эллиптические колебания вдоль направления выращивания	X	112±1	239±1	11,6±0,4
	Z	110±1	205±4	8,2±0,9
Змейка	X	104±1	249±9	30,3±0,1
	Z	107±2	168±1	5,3±0,4
Значение по ГОСТ 17232-99	–	110–120	255–265	12–13



Как видно из результатов механических испытаний, наилучшие свойства на растяжение показывает стратегия с линейными колебаниями перпендикулярно направлению выращивания. Предел прочности и относительное удлинение находятся в пределах стандартных значений для листового проката из сплава АМг5 или превышают их. Однако предел текучести на 4,7–5,7 % ниже эталонных значений. При этом анизотропия по пределу прочности не превышает 4 %.

Также стандартные значения свойств были достигнуты в направлении оси Х при стратегии с линейными колебаниями под углом 45 градусов относительно направления выращивания. На одном из образцов, испытанных в направлении оси Z, после испытаний был обнаружен крупный дефект, что существенно снизило значения свойств (рис. 6). Поэтому данный образец был убран из рассмотрения.

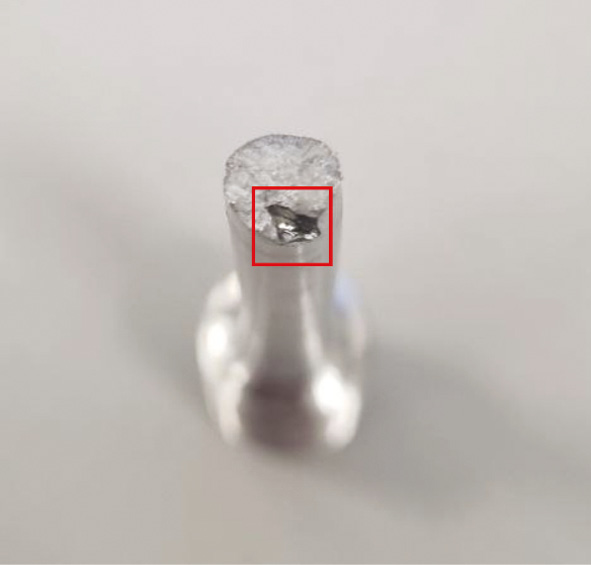

Рис. 6. Дефект на изломе после механических испытаний.

Fig. 6. Fracture face after mechanical tests.



На втором образце в направлении оси Z наблюдается просадка на 10,2 % по пределу прочности и на 7,5 % по относительному удлинению в сравнении со значением по ГОСТ. Также наблюдается значительный уровень анизотропии по прочности ― до 13 %. Анализ изломов показал, что разрушение образцов происходило по вязкому механизму. В обоих направлениях на изломах наблюдаются поры, в направлении оси Z наблюдаются области, обогащенные оксидом, за счет чего происходит охрупчивание материала и более раннее разрушение образца (рис. 7).

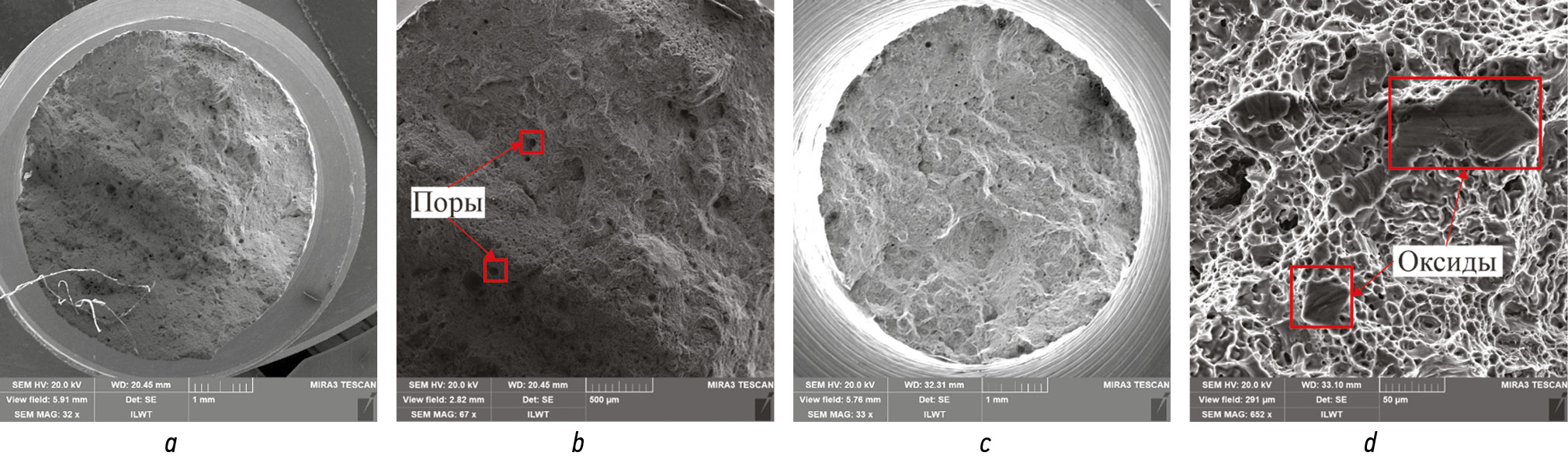

Рис. 7. Внешний вид изломов: a ― общий вид, направление Х; b ― поры, направление Х; c ― общий вид, направление Z; d ― участки, обогащенные оксидом, направление Z.

Fig. 7. Fractures view: a, general view, axis Х; b, pores, axis Х; c, general view, axis Z; d, oxide-rich areas, axis Z.



В случае эллиптических колебаний предел прочности и относительное удлинение в направлении Х ниже требуемых на 6,3 и 3,3 % соответственно, в направлении оси Z ― на 19,6 и 31,7 % соответственно. Анизотропия свойств по прочности составила 14,2 %. Анализ изломов показал, что разрушение в направлении оси Х происходило по вязкому механизму, а в направлении оси Z ― по вязко-хрупкому (рис. 8).

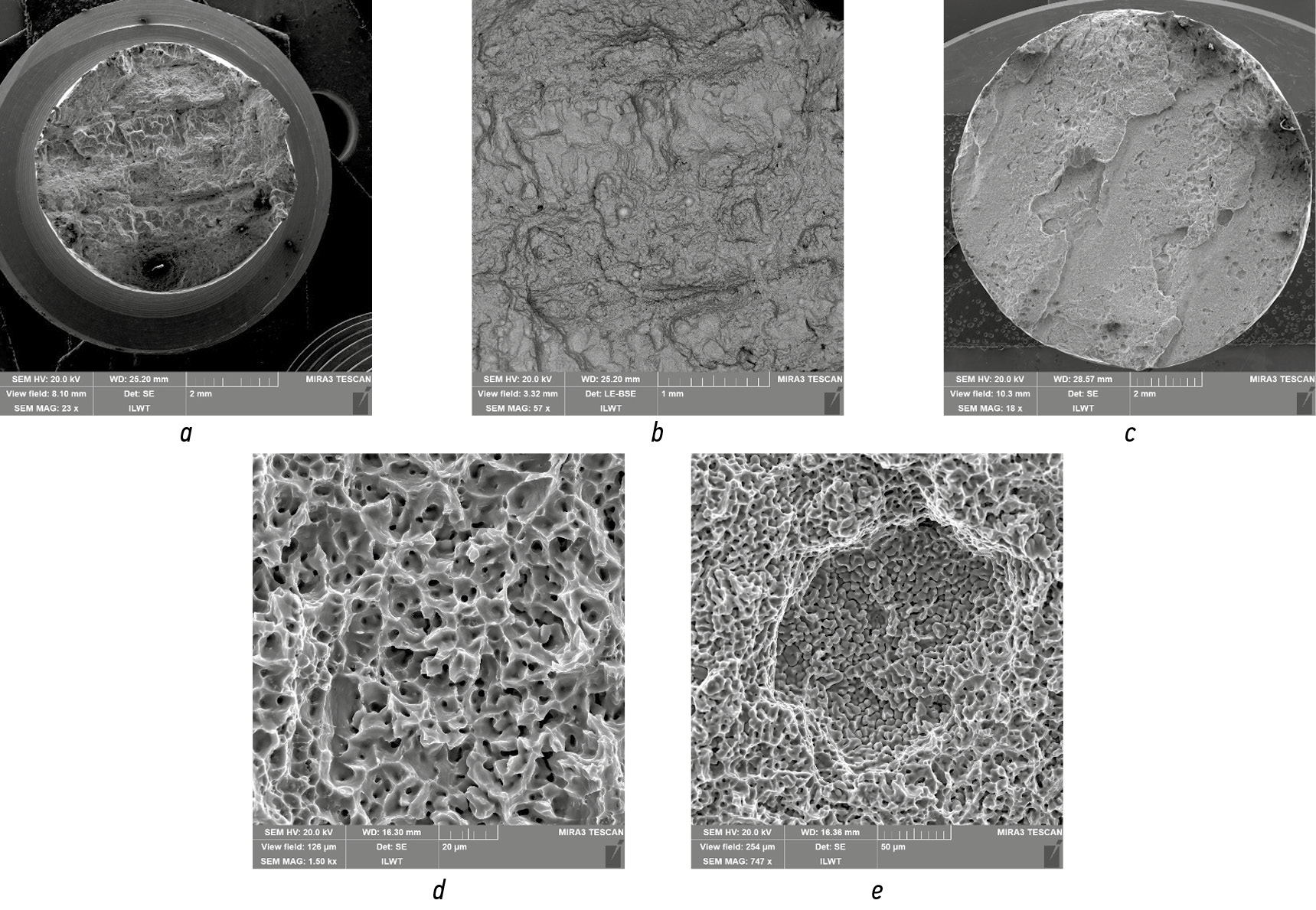

Рис. 8. Внешний вид изломов: a ― общий вид, направление Х; b ― увеличение, направление Х; c ― общий вид, направление Z; d ― участок с вязким характером разрушения, направление Z; e ― участок с хрупким характером разрушения, направление Z.

Fig. 8. Fractures view: a, general view, axis Х; b, magnification, axis Х; c, general view, axis Z; d, ductile fracture area, axis Z; e, brittle fracture area, axis Z.



При использовании стратегии «змейка» наблюдается существенная просадка свойств в направлении оси Z. В направлении оси Х свойства ниже приведенных в ГОСТ на 2,4 %. Анализ изломов показал, что разрушение образца в вертикальном направлении происходило по хрупкому механизму. Также были обнаружены участки, в которых не происходило сплавление слоев друг с другом, что также привело к снижению свойств в этом направлении. Вдоль оси Х наблюдался вязкий характер разрушения (рис. 9).

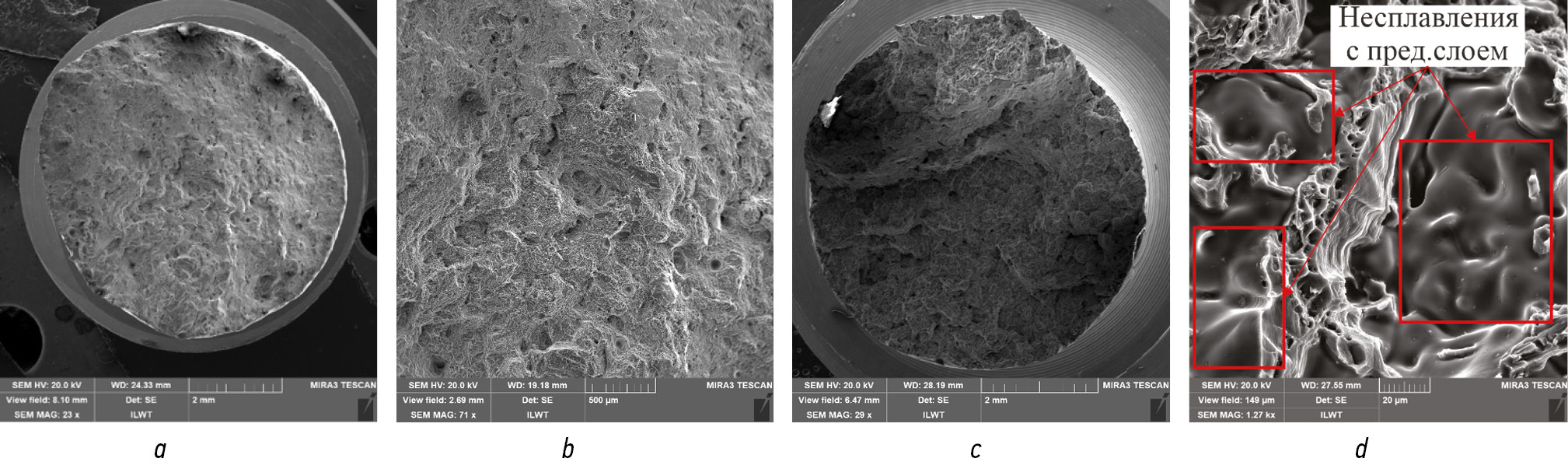

Рис. 9. Внешний вид изломов: a ― общий вид, направление Х; b ― увеличение, направление Х; c ― общий вид, направление Z; d ― область с несплавлениями между слоями, направление Z.

Fig. 9. Fractures view: a, general view, axis Х; b, magnification, axis Х; c, general view, axis Z; d, disbonds between layers, axis Z.



ЗАКЛЮЧЕНИЕ

В рамках данной работы представлены результаты исследования влияния стратегии наплавки слоя на формирование, структуру и свойства алюминиевого сплава ER5356. Были рассмотрены четыре стратегии: линейные колебания перпендикулярно направлению выращивания, линейные колебания под углом 45 градусов относительно направления выращивания, эллиптические колебания вдоль направления выращивания, а также змейка перпендикулярно направлению выращивания.

Исследование показало, что наилучшее формирование было достигнуто при линейных колебаниях перпендикулярно направлению выращивания и змейке. В двух других случаях на участках начала/завершения процесса наблюдалось нестабильное поведение дуги, что привело к плохому формированию. С точки зрения боковой поверхности существенной разницы между стратегиями обнаружено не было.

Макроструктура наплавленного материала во всех случаях была одинаковой. Во всех образцах были обнаружены поры (не превышает 1 % по площади сечения), а на образце с линейными колебаниями под углом 45 градусов относительно направления выращивания также были обнаружены трещины, распространяющиеся по границам валиков.

Механические свойства на уровне стандартных значений (предел прочности 255–265 МПа) для проката были достигнуты только при использовании стратегии с линейными колебаниями перпендикулярно направлению выращивания. При линейных колебаниях под углом 45 градусов свойства в направлении оси X были также на уровне проката, однако в вертикальном направлении наблюдалась просадка до 229 МПа. В двух других стратегиях свойства были значительно ниже стандартных. Снижения уровня анизотропии удалось достичь также только при использовании стратегии с линейными колебаниями перпендикулярно направлению выращивания.

Анализ изломов показал, что в стратегиях с линейными колебаниями в обоих направлениях характер разрушения был вязким. В двух других стратегиях в направлении оси Z наблюдался хрупкий характер разрушения, что и привело к снижению свойств в данном направлении.
